Grilletes de Izaje CROSBY

Es un elemento de elevación que suele ser usado como una pieza intermedia entre el cáncamo o gancho y la eslinga. Su fabricación es de acero y consiste en una pieza que tiene forma de “U”; presenta un par de agujeros ubicados cada uno en un extremo, por donde atraviesa un pasador de acero (perno) que sirve para conectar un ojal con otros elementos de sujeción (por ejemplo, un gancho de izaje) de forma permanente.

Estos accesorios son utilizados como auxiliares de estrobos y eslingas, y permiten operar entre la carga y los equipos de izaje.

Descargar PDF Ver detalles

Dudas o preguntas contactar 829-535-8918

ESPECIFICACIONES

Los grilletes templados y revenidos de Crosby proporcionan las propiedades de resistencia a la tensión, ductilidad, impacto y fatiga esenciales para operar en condiciones adversas una y otra vez.
Características de impacto Charpy: Los grilletes templados y revenidos de Crosby poseen propiedades de impacto mejoradas para mayor dureza en todas las temperaturas. Si usted lo solicita al momento de ordenar su pedido, Crosby puede proporcionar las propiedades de impacto Charpy.
Propiedades de fatiga: Las propiedades de fatiga se encuentran en los grilletes de 1/3 a 55 toneladas. Estos grilletes Crosby tienen un índice de fatiga de 20,000 ciclos a 1.5 veces la carga límite de trabajo.
Propiedades de ductilidad: Las propiedades típicas de ductilidad están disponibles para todos los tamaños con pedido especial.
Niveles de dureza y resistencia a la tensión del material: Los valores típicos para todos los tamaños de grilletes están disponibles y se puede proporcionar los valores reales al momento de hacer su pedido.
Prueba a plena carga: Si lo solicita al momento de hacer su pedido, se puede entregar los grilletes con la prueba a plena carga y sus ertificados correspondientes. • Certificación con Magnaflux: Si lo solicita al hacer su pedido, los grilletes pueden ser inspeccionados por magnaflux y acompañados del certificado correspondiente.
Certificación: Certificación según estándares mundiales está disponible a pedido especial del cliente; American Bureau of Shipping, Lloyds Register of Shipping, Det Norske Veritas, American Petroleum Institute, RINA, Nuclear Regulatory Commission y varios otros estándares mundiales

Los Grilletes Tipo Ancla con Perno Roscado G-213 / S-213

Grilletes Perno Roscado Crosby

Capacidad de 1/2 a 35 toneladas métricas.
Forjados, templados y revenidos, con perno de aleación.
Carga límite de trabajo indicado en cada grillete.
Galvanizado por inmersión en caliente o de color natural.
Con factor de diseño para fatiga.
Grilletes de 25t y mayores son EQUIPADOS CON RFID.
Los grilletes se pueden suministrar con certificados de prueba de carga, es decir,
ABS, DNV, Lloyds u otra certificación. El costo de prueba de carga y la certificación están disponibles al momento de hacer su pedido.
Los grilletes son templados y revenidos y pueden cumplir con los requerimientos de impacto de DNV de 42 joules (31 pies-lb) a -20 grados C (-4 grados F).
Busque el perno Rojo Red Pin® . . . la marca de calidad Crosby®.

* NOTA: La máxima Carga de Prueba es de 2.0 veces la Carga Límite de Trabajo. La carga de ruptura es 6 veces la Carga Límite de Trabajo. En referencia a la reducción de la Carga Límite de Trabajo debido a aplicaciones laterales de cargas, ver página 94.

TamaÃ±o Nominal (plg)	Carga Limite De Trabajo (t)*	No. De Parte G-213	No. De Parte S-213	C Tolerancia + / -	A Tolerancia + / -
1/4	1/2	1018017	1018026	.06	0.06
5/16	3/4	1018035	1018044	.06	0.06
3/8	1	1018053	1018062	.13	0.06
7/16	1-1/2	1018071	1018080	.13	0.06
1/2	2	1018099	1018106	.13	0.06
5/8	3-1/4	1018115	1018124	.13	0.06
3/4	4-3/4	1018133	1018142	.25	0.06
7/8	6-1/2	1018151	1018160	.25	0.06
1	8-1/2	1018179	1018188	.25	0.06
1-1/8	9-1/2	1018197	1018204	.25	0.06*
1-1/4	12	1018213	1018222	.25	0.06
1-3/8	13-1/2	1018231	1018240	.25	0.13
1-1/2	17	1018259	1018268	.25	0.13
1-3/4	25	1018277	1018286	.25	0.13
2	35	1018295	1018302	.25	0.13

Los Grilletes de Perno Recto para Cadena G-215 / S-215

* NOTA: La máxima Carga de Prueba es de 2.0 veces la Carga Límite de Trabajo. La carga de ruptura es 6 veces la Carga Límite de Trabajo. En referencia a la reducción de la Carga Límite de Trabajo debido a aplicaciones laterales de cargas, ver página 94.

TamaÃ±o Nominal (plg)	Carga Limite De Trabajo (t)*	No. De Parte G-215	No. De Parte G-215	G Tolerancia + / -	A Tolerancia + / -
1/4	1/2	1018810	1018829	.06	0.06
5/16	3/4	1018838	1018847	.06	0.06
3/8	1	1018856	1018865	.13	0.06
7/16	1-1/2	1018874	1018883	.13	0.06
1/2	2	1018892	1018909	.13	0.06
5/8	3-1/4	1018918	1018927	.13	0.06
3/4	4-3/4	1018936	1018945	.25	0.06
7/8	6-1/2	1018954	1018963	.25	0.06
1	8-1/2	1018972	1018981	.25	0.06
1-1/8	9-1/2	1018990	1019007	.25	0.06
1-1/4	12	1019016	1019025	.25	0.13
1-3/8	13-1/2	1019034	1019043	.25	0.13
1-1/2	17	1019052	1019061	.25	0.13
1-3/4	25	1019070	1019089	.25	0.13
2	35	1019098	1019105	.25	0.13

G-209 / S-209 Screw Pin Anchor Shackles

Screw Pin Shackles
Forjado – Templado y revenido, con pasadores de aleación.
El límite de carga de trabajo y el grado «6» se muestran permanentemente en cada grillete.
Galvanizado en caliente o de color natural.
Clasificación de fatiga.
Los grilletes de 25t y mayores están EQUIPADOS CON RFID.
Los grilletes pueden ser probados con certificados según las normas designadas,
como ABS, DNV, Lloyds u otra certificación. Pruebas de prueba y certificación disponibles
cuando se solicite en el momento del pedido, se aplicarán cargos.
Aprobado para su uso a -40 grados C (-40 grados F) a 204 grados C (400 grados F).
Los grilletes de anclaje G209 de 3.25t a 25t están aprobados según las Notas de certificación DNV 2.7-1 – Contenedores costa afuera. Estos grilletes son pruebas estadísticas y pruebas de impacto para
42 julios (31 pies-libras) mín. prom. a -20 grados C (-4 grados F). Las pruebas se realizan
por Crosby y la certificación de prueba 3.1 está disponible a pedido.
Todos los demás grilletes 209 y 210 pueden cumplir con los requisitos Charpy de 42 julios (31 pies-libras) de promedio. a -20 grados C (-4 grados F) bajo pedido especial.
Cumple o supera todos los requisitos de ASME B30.26.
Certificación de aprobación de tipo de acuerdo con ABS 2007 Steel Vessel Rules 1-11-17.7
Guía ABS para la certificación de grúas disponibles.
Certificados disponibles cuando se solicitan en el momento del pedido y pueden incluir cargos adicionales.

Nominal Size (in.)	Working Load Limit (t)*	Stock No. G-209	Stock No. G-209	Stock No. G-209OC	Weight Each (kg)	Dimensions (mm)		C Tolerance + / -	A Tolerance + / -
3/16	1/3	1018357			.03	9.65	6.35	1.5	1.5
1/4	1/2	1018375	1018384		.05	11.9	7.85	1.5	1.5
5/16	3/4	1018393	1018400		.09	13.5	9.65	3.3	1.5
3/8	1	1018419	1018428		.14	16.8	11.2	3.3	1.5
7/16	1-1/2	1018437	1018446		.17	19.1	12.7	3.3	1.5
1/2	2	1018455	1018464		.33	20.6	16.0	3.3	1.5
5/8	3-1/4	1018473	1018482	1262219	.62	26.9	19.1	6.35	1.5
3/4	4-3/4	1018491	1018507	1262228	1.07	31.8	22.4	6.35	1.5
7/8	6-1/2	1018516	1018525	1262237	1.64	36.6	25.4	6.35	1.5
1	8-1/2	1018534	1018543	1262246	2.28	42.9	28.7	6.35	1.5
1-1/8	9-1/2	1018552	1018561	1262255	3.36	46.0	31.8	6.35	1.5
1-1/4	12	1018570	1018589	1262264	4.31	51.5	35.1	6.35	1.5
1-3/8	13-1/2	1018598	1018605	1262273	6.14	57.0	38.1	6.35	3.3
1-1/2	17	1018614	1018623	1262282	7.80	60.5	41.4	6.35	3.3
1-3/4	25	1018632	1018641	1262291	12.6	73.0	51.0	6.35	3.3
2	35	1018650	1018669		20.4	82.5	57.0	6.35	3.3
2-1/2	55	1018678	1018687		38.9	105	70.0	6.35	6.35

G-210 / S-210 Screw Pin Chain Shackles

Los grilletes de ancla con pasador roscado cumplen con los requisitos de desempeño de la Especificación Federal RR-C-271F Tipo IVA, Grado A, Clase 2, excepto por aquellas disposiciones requeridas por el contratista. Para obtener información adicional, consulte la página 452.

Los grilletes de anclaje Crosby de 3,25 t hasta 25 t G209 están aprobados según las notas de certificación DNV 2.7-1

– Contenedores Offshore. Estos grilletes Crosby están probados a prueba de impacto y estadísticamente. Las pruebas son realizado por Crosby y la certificación de prueba 3.1 está disponible a pedido.

VER INFORMACIÓN DE LA SOLICITUD

En la página 92 del Catálogo General

Para Español: www.thecrosbygroup.com

Busque el Red Pin®. . . la marca de la auténtica calidad Crosby.

* NOTA: La carga máxima de prueba es 2.0 veces la carga límite de trabajo. La resistencia máxima mínima es 6 veces la carga límite de trabajo. Para carga de trabajo

Limite la reducción debido a aplicaciones de carga lateral, consulte la página 94.

Nominal Size (in.)	Working Load Limit (t)*	Stock No. G-210	Stock No. S-210	Weight Each (kg)	G Tolerance + / -	A Tolerance + / -
1/4	1/2	1019150	1019169	.05	1.5	1.5
5/16	3/4	1019178	1019187	.08	1.5	1.5
3/8	1	1019196	1019203	.13	3.3	1.5
7/16	1-1/2	1019212	1019221	.20	3.3	1.5
1/2	2	1019230	1019249	.27	3.3	1.5
5/8	3-1/4	1019258	1019267	.57	3.3	1.5
3/4	4-3/4	1019276	1019285	1.20	6.35	1.5
7/8	6-1/2	1019294	1019301	1.43	6.35	1.5
1	8-1/2	1019310	1019329	2.15	6.35	1.5
1-1/8	9-1/2	1019338	1019347	3.06	6.35	1.5
1-1/4	12	1019356	1019365	4.11	6.35	3.3
1-3/8	13-1/2	1019374	1019383	5.28	6.35	3.3
1-1/2	17	1019392	1019409	7.23	6.35	3.3
1-3/4	25	1019418	1019427	12.1	6.35	3.3
2	35	1019436	1019445	19.2	6.35	3.3
2-1/2	55	1019454	1019463	32.5	6.35	6.35

G-209A Grillletes con Perno Recto Crosby

Capacidad de 2 a 21 toneladas métricas. Cumple con los requerimientos de desempeño de los grilletes Grado 8.
Acero de aleación forjado – Templado y revenido, con pernos de aleación.
La Carga Límite de Trabajo se indica de forma permanente en cada grillete.
Galvanizado por inmersión en caliente.
Los grilletes se pueden suministrar con certificados de prueba de carga según las normas requeridas, tales como ABS, DNV, LLoyds, o cualquier otra certificación.
El costo de prueba de carga y de la certificación están disponibles al momento de hacer su pedido.
Aprobados para su uso entre -40 grados C (-40 grados F) y 204 grados C (400 grados F)
Cumple o excede todos los requerimientos de ASME B30.26, incluidos los de identificación, ductilidad, factor de diseño, carga de prueba y temperatura. Además, estos grilletes cumplen con otros requerimientos críticos de desempeño, incluidos la propiedades de impacto y la trazabilidad del material, no tratados en ASME B30.26.

* La carga probada máxima es 2 veces la carga límite de trabajo basado (toneladas métricas) y 2,2 veces el límite de carga de trabajo (toneladas cortas). Carga minima de ruptura es 4.5 veces la carga limite de trabajo basado para toneladas métricas y 5 veces el límite de carga de trabajo para toneladas cortas. Sobre la reducción de la carga límite de trabajo debida a aplicaciones de carga lateral, ver la página 94.

Grillete “Cuerpo Ancho” con Perno Roscado G-2169 / S-2169

Capacidades de 7, 12,5 y 18 toneladas métricas.
Templado y revenido para máxima fuerza.
Acero de aleación forjado.
Disponible en acabado galvanizado y de color propio.
Individualmente sometidos a una prueba de carga e inspeccionado con partículas magnéticas. Certificación por Crosby está disponible si es solicitada en el momento
de realizar el pedido.
Cumple o excede todos los requerimientos de ASME B30.26, incluidos los de identificación, ductilidad, factor de diseño, carga de prueba y temperatura. Además, estos eslabones cumplen con otros requerimientos críticos de desempeño, incluidos la vida de fatiga, las propiedades de impacto y la trazabilidad del material, no tratados en ASME B30.26.
Busque el perno rojo Red Pin® . . . la marca de calidad genuina de Crosby.

G-2130 / S-2130 Grilletes Tipo Ancla con Perno, Tuerca y Chaveta Crosby

Capacidad de 1/3 a 150 toneladas métricas, Grado 6.
Carga límite de trabajo y grado “6” indicada en cada grillete.
Forjados, templados y revenidos con perno de aleación.
Galvanizado por inmersión en caliente o de color natural. (Los cuerpos de los grilletes de 85, 120 y 150 toneladas métricas están galvanizados por inmersión en caliente, y los pernos tienen un acabado Dimecoted® y están pintados de rojo).
Con factor de diseño para fatiga (1/3t – 55t).
Grilletes de 25t y mayores son EQUIPADOS CON RFID.
Aprobado para usarse a -40 grados C (-40 grados F) hasta 204 grados C (400 grados F)
Cumple o excede todos los requerimientos de ASME B30.26.
Los grilletes para 85 toneladas métricas y más son sometidos individualmente a prueba de carga de 2,0 veces la carga límite de trabajo.
Certificación de homologación Tipo, de conformidad con el ABS 2007 Reglas para contenedores de acero 1-11-17.7 y la Guía ABS para la Certificación de Grúas están disponibles. Estos certificados están disponibles si se solicitan al momento de hacer el pedido y pueden tener cargos adicionales.
La Certificación 3.1 está disponible de línea para pruebas Charpy y pruebas de carga estadísticas para página 88 únicamente hasta 25t a normas DNV2.7-1 y EN13889.
Los grilletes tipo ancla Crosby G2130OC de 3.25t hasta 25t son homologados según las Notas de certificación DNV 2.7-1- para contenedores marinos. Estos grilletes Crosby son sometidos a pruebas estadísticas y de impacto a 42 joules (31 pies-lbs) promedio mínimo a -20 grados C (-4 grados F). Estas pruebas son realizadas por Crosby, y puede solicitarse una certificación de prueba 3.1. Consulte la página 88 para ver los grilletes Crosby COLD TUFF® que cumplen con los requerimientos adicionales de las reglas DNV para la certificación de aplicaciones de izaje – Equipos sueltos.
Todos los otros grilletes 2130 pueden cumplir con los requisitos de las pruebas de impacto Charpy de 42 joules (31 pies-lbs) en promedio a -20 grados C (-4 grados F), si se lo solicita. Si se lo solicita al realizar el pedido.
Busque el perno Rojo Red Pin® . . . la marca de calidad Crosby®.

G-2150 / S-2150 Grillete de cadena de Perno, Tuerca y Chaveta Shackles®

Capacidad de 1/2 a 85 toneladas métricas, Grado 6.
Carga límite de trabajo y grado “6” indicada en cada grillete.
Forjados, templados y revenidos con perno de aleación.
Galvanizado por inmersión en caliente o de color natural. (Los cuerpos de los grilletes de 85, 120 y 150 toneladas métricas están galvanizados por inmersión en caliente, y los pernos tienen un acabado Dimecoted® y están pintados de rojo).
Con factor de diseño para fatiga (1/2t – 55t).
Grilletes de 25t y mayores son EQUIPADOS CON RFID.
Aprobado para usarse a -40 grados C (-40 grados F) hasta 204 grados C (400 grados F)
Cumple o excede todos los requerimientos de ASME B30.26.
Los grilletes para 85 toneladas métricas y más son sometidos individualmente a prueba de carga de 2,0 veces la carga límite de trabajo.
Certificación de homologación Tipo, de conformidad con el ABS 2007 Reglas para contenedores de acero 1-11-17.7 y la Guía ABS para la Certificación de Grúas están disponibles. Estos certificados están disponibles si se solicitan al momento de hacer el pedido y pueden tener cargos adicionales.
Todos los otros grilletes 2150 pueden cumplir con los requisitos de las pruebas de impacto Charpy de 42 joules (31 pies-lbs) en promedio a -20 grados C (-4 grados F), si se lo solicita.
Busque el perno Rojo Red Pin® . . . la marca de calidad Crosby®.

Grillete con Perno de Aleación G-2130A Grade 8

Capacidad de 2 a 17 toneladas métricas.
Cumple o excede todos los requisitos de los grilletes Grado 8.
La Carga Límite de Trabajo se indica de forma permanente en cada grillete.
Acero de aleación forjado – Templado y revenido, con cuerpo y perno.
Galvanizado por inmersión en caliente.
Los grilletes pueden proporcionarse EQUIPADOS CON RFID.
Cumple o excede todos los requerimientos de ASME B30.26, incluidos los de identificación, ductilidad, factor de diseño, carga de prueba y temperatura. Además, estos grilletes cumplen con otros requerimientos críticos de desempeño, incluidos las propiedades de impacto y la trazabilidad del material, no tratados en ASME B30.26.
Los grilletes pueden entregarse con prueba de carga y certificación con respecto a las normas indicadas, tales como ABS, DNV, LLoyds, o cualquier otra certificación, siempre que se lo solicite al hacer el pedido.
Tipo Aprobación y certificación de conformidad con DNV 2.7-1 Offshore Containers.
Los grilletes son templados y revenidos y cumplen con los requerimientos de impacto de DNV de 42 joules (31 pies-lb) a -40 grados C (-40 grados F).

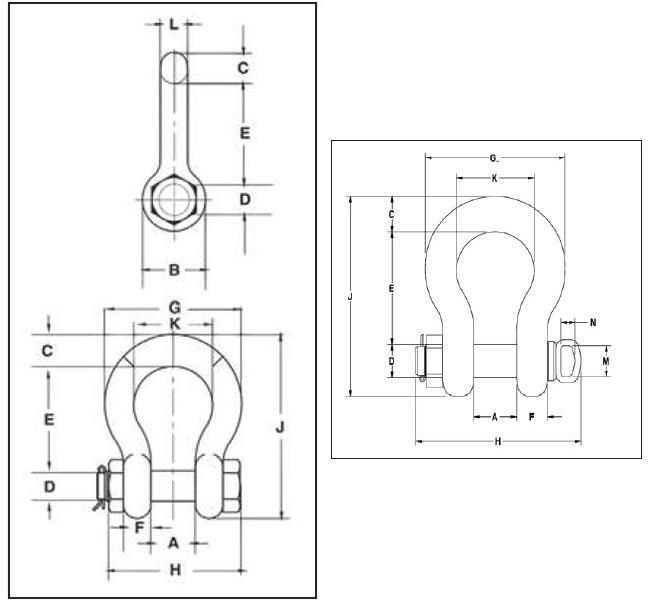

Grilletes de Aleación con Perno, Tuerca y Chaveta G-2140 / S-2140 de Crosby®

Templado y revenido.Cuerpo y perno de aleación.
Acero de aleación forjado de 2 a 200 ton. métricas y acero de aleación de fundición de 250 a 400 ton. métricas. Cumple con los requerimientos de desempeño de los grilletes Grado 8.
La carga límite de trabajo está indicada en cada grillete.
El cuerpo de los grilletes para 30, 40, 55 y 85 toneladas métricas puede proporcionarse galvanizado o en color natural, con pernos galvanizados y pintados de rojo.
El cuerpo de los grilletes para 120, 150 y 175 toneladas métricas es galvanizados por inmersión en caliente; los pernos tienen acabado Dimetcoted® y vienen pintados de rojo.
Los cuerpos de los grilletes de 400 toneladas métricas tienen acabado Dimetcote; los pernos tienen acabado Dimetcote y están pintados de rojo.
Aprobado para usarse a -40 grados C (-40 grados F) hasta 204 grados C (400 grados F)
Los grilletes son templados y revenidos y pueden cumplir con los requerimientos de impacto de DNV de 42 joules (31 pies-lb) a -20 grados C (-4 grados F).
Todos los tamaños son probados con carga individualmente a 2.0 veces la carga límite de trabajo.
Consulte la página 88 para ver los grilletes Crosby COLD TUFF® que cumplen con los requerimientos adicionales de las reglas DNV para la certificación de aplicaciones de izaje – Aparatos sueltos.

* NOTA: La máxima carga probada es 2.0 veces la carga límite de trabajo. La carga de ruptura es 4.5 veces la carga límite de trabajo de 200 a 400 tons métricas. Para los tamaños de 30 a 175 tons métricas, la carga de ruptura es 5.4 veces la carga límite de trabajo. ** Acero de aleación de fundición. † Se entregan con pernos de cabeza redonda y agarradera. Referente a la reducción de la carga límite de trabajo debido a aplicaciones de carga lateral, ver la página 94.

Grilletes de Aleacion Crosby® G-2140E

Templado y revenido.
Cuerpo y perno de aleación.
Acero de aleación forjado de 200 a 300 ton. métricas. Cumple con los requerimientos de desempeño de los grilletes Grado 8.
La carga límite de trabajo está indicada en cada grillete.
El cuerpo de los grilletes para 200, 250, 300 y 400 toneladas métricas tiene acabado Dimetcoted®; los pernos tienen acabado Dimetcoted® y vienen pintados de rojo. Todos estos tamaños están EQUIPADOS CON RFID.
Aprobado para usarse a -40 grados C (-40 grados F) hasta 204 grados C (400 grados F)
Los grilletes son templados y revenidos y pueden cumplir con los requerimientos de impacto de DNV de 42 joules (31 pies-lb) a -20 grados C (-4 grados F).
Todos los tamaños son probados con carga individualmente a 2.0 veces la carga límite de trabajo.
Consulte la página 88 para ver los grilletes Crosby COLD TUFF® que cumplen con los requerimientos adicionales de las reglas DNV para la certificación de aplicaciones de izaje – Aparatos sueltos.
Los grilletes para 200 tons métricas y más grandes se entregan con:
Perno y cuerpo con No. de serie.
Certificación de material (química)
Inspeccionados con partículas magnéticas.
La certificación debe ser solicitada al hacer su pedido.

G-2160 / S-2160 Grilletes“Cuerpo Ancho”

y revenido en todos los tamaños para máxima fuerza.
Acero de aleación forjado de 7 a 300 toneladas métricas.
Sometidos a Pruebas de Carga según su capacidad de carga:
Grilletes con capacidades entre 7 hasta 75 toneladas métricas como también de 200 y 300 toneladas métricas: sometidos a pruebas de carga a 2 veces la carga límite de trabajo.
125 toneladas métricas: sometidos a pruebas de carga a 1,6 veces la carga límite de trabajo.
400 toneladas métricas y mayores: sometidos a prueba de carga a 1,33 veces la carga límite de trabajo.
Todas las capacidades están expresadas en toneladas métricas y grabadas en el cuerpo.
Los modelos G-2160 (7 thru 55t) son galvanizados por inmersión en caliente y los pernos son pintados de rojo.
Los modelos G-2160 (75t y mayores) tienen el cuerpo con acabado Dimetcote, y los pernos tienen acabado Dimetcote y están pintados de rojo.
El cuerpo y los pernos de los modelos S-2160 vienen pintados de rojo.
Los grilletes de 30t y mayores son EQUIPADOS CON RFID.
Aumenta considerablemente la vida útil de las eslingas de cable de acero.
Se pueden utilizar para conectar eslingas de tela sintética, eslingas redondas sintéticas o eslingas de cable de acero.
El incremento en el radio del cuerpo del grillete aumenta por lo menos en un 58% el área de contacto con la eslinga y elimina la necesidad de usar guardacabos.
Aumenta la fuerza utilizable de la eslinga en un mínimo del 15%, y aumenta en gran medida la vida útil de las eslingas de cable de acero.
El cuerpo y el perno están certificados para cumplir con pruebas de impacto Charpy de 42 joules (31 pies-lb) min. en promedio a -20 grados C (-4 grados F).
Todos los grilletes 2160 son sometidos individualmente a una prueba de carga en inspeccionados por partículas magnéticas. Certificación Crosby disponible en el momento del pedido.
Los grilletes que requieren certificación ABS, Lloyds, u otra certificación también están disponibles y se debe especificar al momento de solicitarlos.
Los grilletes de 18t y mayores tienen Aprobación Tipo DNV para las Reglas para Certificación de Artículos de Izaje, y son producidos en cumplimiento con los requerimientos de DNV MSA. Se proporciona un libro de datos con los documentos requeridos.
Serialización / Identificación
Prueba de materiales (física / química / Charpy)
Prueba de carga
Busque el perno rojo Red Pin® . . la marca de calidad Crosby®.

G-2160E Grilletes de Cuerpo Ancho Crosby®

Templado y revenido en todos los tamaños para máxima fuerza.
Acero de aleación forjado de 75 a 300 toneladas métricas.
Sometidos a Pruebas de Carga según su capacidad de carga:
Grilletes con capacidades entre 7 hasta 75 toneladas métricas como también de 200 y 300 toneladas métricas: sometidos a pruebas de carga a 2 veces la carga límite de trabajo.
125 toneladas métricas: sometidos a pruebas de carga a 1,6 veces la carga límite de trabajo.
Todas las capacidades están expresadas en toneladas métricas y grabadas en el cuerpo.
Los modelos G-2160E (75t y mayores) tienen el cuerpo con acabado Dimetcote, y los pernos tienen acabado Dimetcote y están pintados de rojo.
Los grilletes son EQUIPADOS CON RFID.
Aumenta considerablemente la vida útil de las eslingas de cable de acero.
Se pueden utilizar para conectar eslingas de tela sintética de GRAN FUERZA, eslingas redondas sintéticas de GRAN FUERZA o eslingas de cable de acero.
El incremento en el radio del cuerpo del grillete aumenta por lo menos en un 58% el área de contacto con la eslinga y elimina la necesidad de usar guardacabos.
Aumenta la fuerza utilizable de la eslinga en un mínimo del 15%, y aumenta en gran medida la vida útil de las eslingas de cable de acero.
El cuerpo y el perno están certificados para cumplir con pruebas de impacto Charpy de 42 joules (31 pies-lb) min. en promedio a -20 grados C (-4 grados F).
Todos los grilletes 2160 son sometidos individualmente a una prueba de carga en inspeccionados por partículas magnéticas. Certificación Crosby disponible en el momento del pedido.
Los grilletes que requieren certificación ABS, Lloyds, u otra certificación también están disponibles y se debe especificar al momento de solicitarlos.
Los grilletes de tienen Aprobación Tipo DNV para las Reglas para Certificación de Artículos de Izaje, y son producidos en cumplimiento con los requerimientos de DNV MSA. Se proporciona un libro de datos con los documentos requeridos.
Serialización / Identificación
Prueba de materiales (física / química / Charpy)
Prueba de carga
Busque el perno rojo Red Pin® . . la marca de calidad Crosby®

Grilletes G-2130CT COLD TUFF

Forjado – templado y revenido con un perno de aleación
G-2130CT Acero al Carbono
G-2140CT Acero de Aleación
Limite de carga permanentemente marcado en cada grillete.
Individualmente seriado con certificación.
Factor de diseño para fatiga (Solamente G-2130CT).
Grilletes de 25t y mayores son EQUIPADOS CON RFID.
Todos los grilletes se prueban con carga individualmente a 2.0 veces el limite de carga de trabajo.
Revestimiento inorgánico de cinc.
El arco y el perno están certificados para cumplir con pruebas de impacto Charpy de 42 joules (31 pies-lb) min. en promedio a -20 grados C (-4 grados F).
Inspeccionado con magnaflux con certificación.
Los grilletes COLD TUFF® son recomendables para uso hasta -50° F (-45.5°C).
Ver página 167 para ensambles COLD TUFF® de Eslabones Principales y Ensambles de Eslabones Principales.
Aprobación Tipo y certificación en cumplimiento con DNV2.7-1 Contenedores Costa Afuera, y las Reglas para Certificación para Artículos de Izaje, DNV OS-101, y que son producidos en cumplimiento con los requerimientos de DNV MSA, incluyendo los documentos requeridos.

Solicita este producto

Completa el formulario con tu solicitud, estamos listos para atenderle. El tiempo de espera para recibir respuesta dependerá de la complejidad de su solicitud. Tiempo de espera máximo: 30min en nuestro horario laborable.

Nota: Tus datos no serán usados para fines de marketing ni otros usos más que para ponerse en comunicación con usted.

Cookie	Duración	Descripción
cookielawinfo-checkbox-analytics	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Analytics".
cookielawinfo-checkbox-functional	11 months	The cookie is set by GDPR cookie consent to record the user consent for the cookies in the category "Functional".
cookielawinfo-checkbox-necessary	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookies is used to store the user consent for the cookies in the category "Necessary".
cookielawinfo-checkbox-others	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Other.
cookielawinfo-checkbox-performance	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Performance".
viewed_cookie_policy	11 months	The cookie is set by the GDPR Cookie Consent plugin and is used to store whether or not user has consented to the use of cookies. It does not store any personal data.
